貫流風機簡介
發布時間:2018-6-16 點擊:
貫流風機是1892年法國工程師莫爾特(Mortier)首先提出的,葉輪為多葉式、長圓筒形,具有前向多翼形葉片。
中文名 | 提出時間 | 提出人物 | 提出地點 |
貫流風機 | 1892年 | 莫爾特 | 法國 |

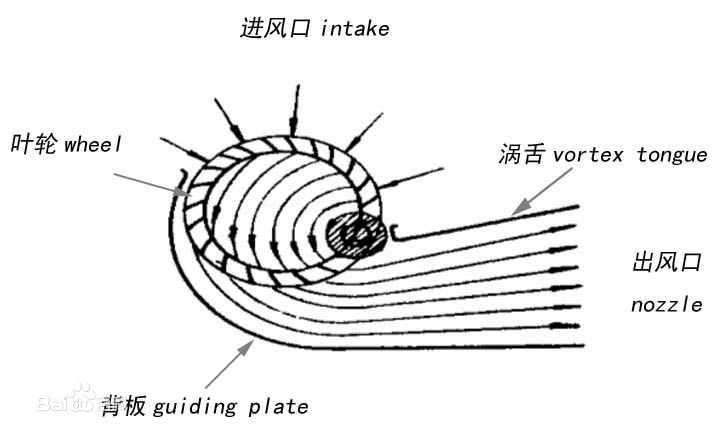

工作原理貫流風機又叫橫流風機,是1892年法國工程師莫爾特(Mortier)首先提出的,葉輪為多葉式、長圓筒形,具有前向多翼形葉片。其結構如右圖所示。葉輪旋轉時,氣流從葉輪敞開處進入葉柵,穿過葉輪內部,從另一面葉柵處排入蝸殼,形成工作氣流。
氣流在葉輪內的流動情況
很復雜,氣流速度場是非穩定的,在葉輪內還存在一個旋渦,中心位于蝸舌附近。旋渦的存在,使葉輪輸出端產生循環流,在旋渦外,葉輪內的氣流流線呈圓弧形。因此,在葉輪外圓周上各點的流速是不一致的,越靠近渦心,速度愈大,越靠近渦殼,則速度愈小。在風機出風口處氣流速度和壓力不是均勻的,因而風機的流量系數及壓力系數是平均值。旋渦的位置對橫流風機的性能影響較大,旋渦中心接近葉輪內圓周且靠近蝸舌,風機性能較好;旋渦中心離渦舌較遠,則循環流的區域增大,風機效率降低,流量不穩定程度增加。
風機結構貫流風機主要由葉輪、風道和電動機三部分組成。
葉輪材料一般為鋁合金或工程塑料。鋁合金葉輪強度高、重量輕、耐高溫,能夠保持長久平穩運轉而不變形;塑料葉輪由模具注塑,再由超聲波焊接而成,一般用于轉速較低的場合,直徑較大。
風道一般為金屬薄板沖壓成型,也可以塑料或鋁合金鑄造。機殼采用流線型設計,可有效減少氣流的損失,使風機的工作效率大大提高。
電動機是貫流風機的動力部分,可以交流供電,也可以直流供電。交流供電主要有罩極電動機和電容起動電動機,直流供電則為直流無刷電動機。驅動馬達一般與葉輪為柔性安裝,固定在風道上。
優勢缺點1) 軸向長度不受限制,可以根據不同的使用需要任意選擇葉輪的長度;
2) 氣流貫穿葉輪流動,受葉片兩次力的作用,因此氣流能到達很遠的距離;
3) 無紊流,出風均勻;
4) 因氣流在葉輪內被強制折轉,故壓頭損失較大、效率較低;
風機應用冷卻散熱:電子機器、干式變壓器、影印機、放映機、電腦等;
通風換氣:居室、公共場所、車輛;
產業機械:恒溫和干燥機械;冷暖房設備;
家用電器:冷凍和陳列柜、冷氣扇(空調扇、大廈扇、塔扇)、暖風機、電壁爐、風幕機、嵌入式烤箱等。
流量風壓貫流風機氣動性能兩個重要的參數是:流量和風壓
流量也稱風量,通常以單位時間內流經風機的氣體體積來衡量。其數值需經氣動性能試驗得出,工程常用單位有立方米/分鐘(CMM)和立方英尺/分鐘(CFM),1CMM=35.35CFM。
簡稱 | 全稱 | 單位符號 |
CFS | Cubic feet per second | ft3/s |
CFM | Cubic feet per minute | ft3/min |
CMS | Cubic meter per second | m3/s |
CMM | Cubic meter per minute | m3/min |
CMH | Cubic meter per hour | m3/h |
L/s | Liter per second | L/s |
L/min | Liter per minute | L/min |
壓力也稱風壓,是指氣體在風機內的壓力升高值,或者說是風機進、出口處氣體壓力之差,它的常用單位為帕斯卡(Pa),有靜壓、動壓和全壓之分:
? 靜壓Ps:通風機克服通風阻力的壓力,為氣體對平行于氣流的物體表面作用的壓力,它是通過垂直于其表面的孔測量出來的。
? 動壓Pd:動壓是指流體單位體積所具有的動能大小。
? 全壓:為動壓與靜壓的代數和
一般風機僅采用風機靜壓特性曲線(Ps─Q),如右圖所示,它是通過多次改變風機風阻,測得的一系列風壓Ps、風量Q值。如右圖所示,實線FPC是風機特性曲線,需由風洞試驗測得;虛線SRC是系統風阻,亦需由風洞量測。FPC與SRC交界點即為使用工況點OP,Qb與Pb是與之對應的風量和風壓。
國家標準GB/T 3235-1999 通風機基本型式、尺寸參數及性能曲線
GB 10080-2001 空調用通風機安全要求
GB/T 1236-2000 工業通風機 用標準化風道進行性能試驗
GB/T 2658-1995 小型交流風機通用技術條件
GB/T 13933-2008 小型貫流式通風機
JB/T 6444-1992 風機包裝通用技術條件
