罩極電機為什么廣泛應用于家用電器上?
發布時間:2020-1-8 點擊:

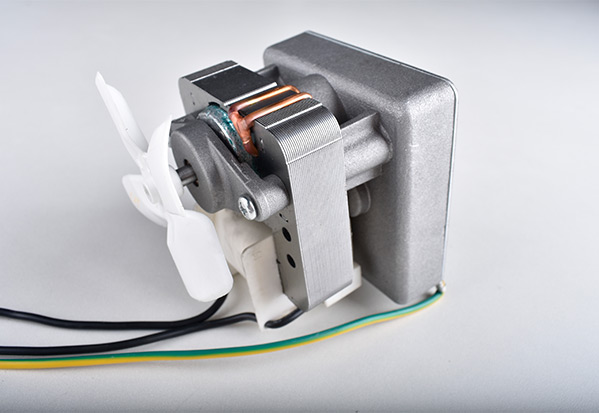

罩極電機又叫罩極式電動機(Shaded Pole Motor),是單相交流電動機中的一種,通常采用籠型斜槽鑄鋁轉子。它根據定子外形結構的不同,又分為凸極式罩極電動機和隱極式罩極電動機。
罩極電機的顯著特點是結構非常簡單,沒有離心開關,罩極電機的功率損耗很大,電機功率因數低,起動轉矩也很低。它們的設計保持小體積,具有低功率額定值。電機的速度與應用于電機的電源頻率一樣精確,這些電機經常被用來驅動鐘表。罩極電機僅在一個特定方向旋轉,電機不可能反向轉動,罩極線圈產生的損耗,電機效率較低,其結構簡單,這些電機廣泛應用家用風扇風機和其他小容量電器中。
罩極電機工作原理罩極電機是一種交流單相感應電機,輔助繞組由銅環組成,稱為罩極線圈,線圈中的電流延遲磁通量在磁極那部分的相位,以便提供旋轉磁場,旋轉方向是從非罩極到罩極環。

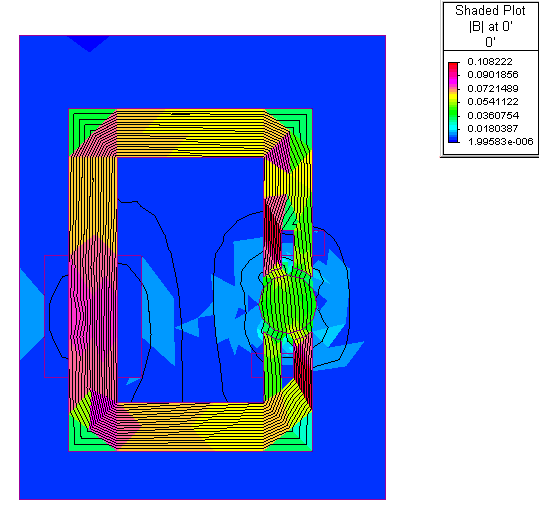

在罩極電機中,轉子被放置在一個簡單的c型芯中,每根磁極的一半被一個罩極線圈覆蓋,當交流電流通過供電線圈時,會產生脈動磁通。當通過遮光線圈的磁通量變化時,罩極線圈中會感應到電壓和電流,從而與來自電源線圈的磁通量變化相對應。因此,罩極線圈下的磁通量滯后于線圈其余部分的磁通量。通過轉子在磁通中產生一個小的旋轉,從而使轉子旋轉,下圖為在用有限元分析得到的磁通線。
罩極電機工作特點
1、合理的結構設計 靈活的引出線方向,罩極電機接線盒自身可旋轉安裝
2、優越的罩極電機性能低噪音、低振動,高性能的防護等級
3、眾多的選擇滿足各種用戶需求加裝熱敏電阻
4、采用優化設計,具有較高效率,可產生可觀的節能效果
5、加裝防塵密封圈、加熱帶、防油密封圈、注油、特殊軸伸、特殊法蘭等各種要求。
